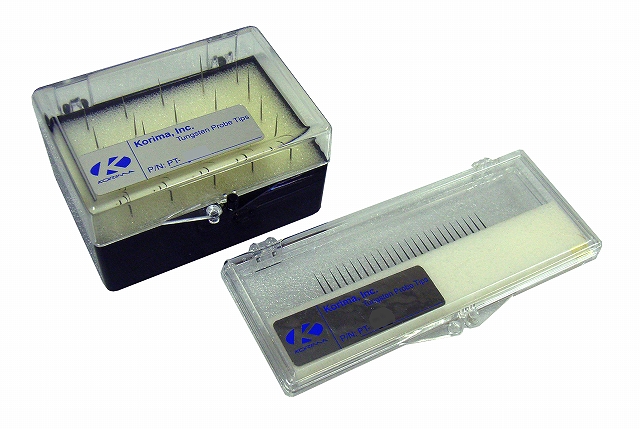

交換用プローブ・チップ（プローブ針）

各種プローブ・プローブアームの先端にセットする交換用プローブ・チップ(プローブ針)です。
測定対象物に適した材質、形状、先端半径から選択できます。
軸部直径：φ0.5 mm（共通）

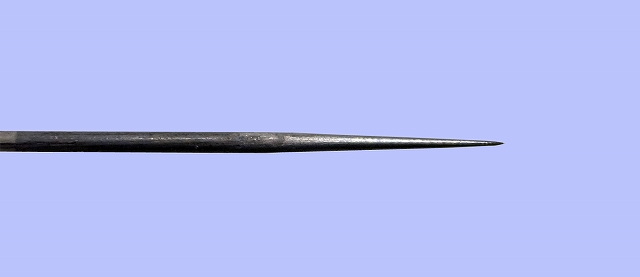

タングステン(W)

電気特性、弾性係数、機械的強度、コストのバランスに優れており、最も一般的に使用されているプローブ材質です。　他のプローブ材質と異なり先端部の形状加工をエッチング加工で行なえるため、機械加工では実現できない極細先端加工に対応しており先端形状のバリエーションが豊富です。特にアルミパッドとの相性に優れています。

ストレートタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
PT-06-25	25.4mm	7°	0.6μm	25本
PT-12-25			1.2μm
PT-24-25			2.4μm
PT-120-25			12μm
PT-250-25			25μm
T-J3/50-1”		6°	5μm
T-J3/70-1“			7μm

45度ベントタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
PT-06/4-25	25.4mm	7°	0.6μm	25本
PT-12/4-25			1.2μm
PT-24/4-25			2.4μm
PT-120/4-25			12μm
PT-250/4-25			25μm
T-J3/50B-1”		6°	5μm
T-J3/70B-1“			7μm

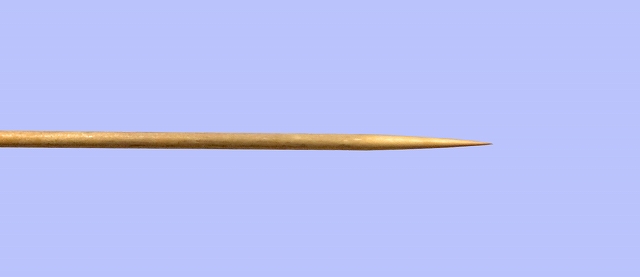

金めっきタングステン

タングステンプローブの表面に金めっき処理を行ったプローブです。タングステンとの密着強度を上げるため、特殊な工法で製作されています。金パッドや銅パッドに対して低接触抵抗でオーミック性に優れています。下地にNiめっき層を使用していないため、非磁性です。

ストレートタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
G-J3/50-1”	25.4mm	6°	5μm	25本
G-J3/70-1“			7μm
G-J3/125-1”			12.5μm
G-J3/250-1“			25μm

45度ベントタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
G-J3/50B-1”	25.4mm	6°	5μm	25本
G-J3/70B-1“			7μm
G-J3/125B-1”			12.5μm
G-J3/250B-1“			25μm

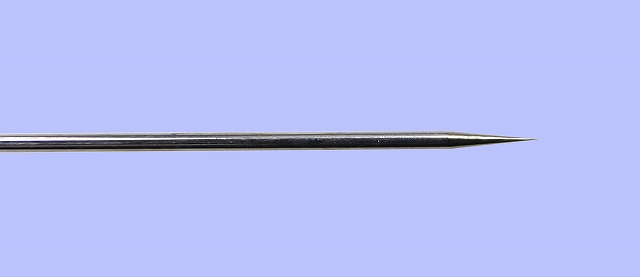

Paliney 7

パラジウムをベースとした貴金属合金です。（Pd 35 / Ag 30 / Pt 10 / Au 10 / Cu 14 / Zn1 ％）
接触抵抗が小さくかつ安定しており、また大気中・高温下での表面酸化が僅少です。大電流の印加や高温での連続試験のアプリケーションに適しています。

ストレートタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
P-E3/50-1”	25.4mm	11°	5μm	10本
P-E3/100-1“			10μm
P-E3/125-1”			12.5μm
P-E3/250-1“			25μm

45度ベントタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
P-G3/50B-1”	25.4mm	11°	5μm	10本
P-E3/100B-1“			10μm
P-E3/125B-1”			12.5μm
P-E3/250B-1“			25μm

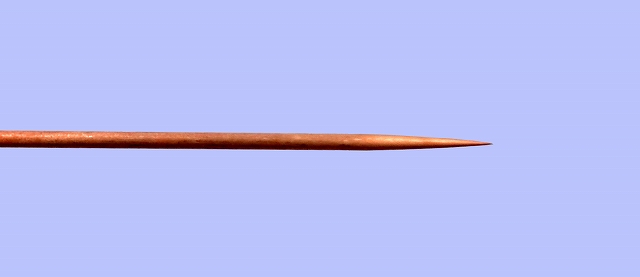

ベリリウム銅（Be-Cu）

電気特性、弾性係数に優れた銅合金のプローブ材質です。（Cu 98 / Be 2 ％）
タングステンより接触抵抗が小さく安定しており、銅パッドや金パッドへのコンタクトに適しています。またスクラブによるパッドのダメージを軽減できます。

ストレートタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
BE-E3/50-1”	25.4mm	11°	5μm	10本
BE-E3/70-1“			7μm
BE-E3/125-1”			12.5μm
BE-E3/250-1“			25μm

45度ベントタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
BE-G3/50B-1”	25.4mm	9°	5μm	10本
BE-E3/250B-1“		11°	25μm

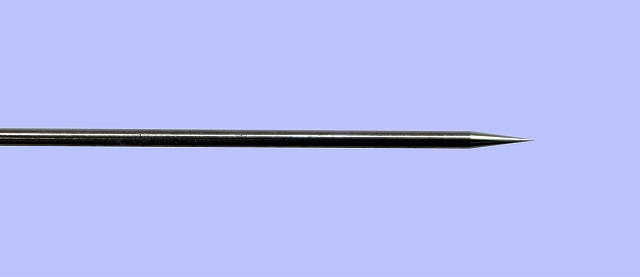

タングステン・カーバイド(WC)

硬度が非常に高く、耐摩耗性に優れたプローブ材質です。その特性を活かし、電気測定での使用以外に、スクライブ(けがき)、酸化膜の剥離、配線パターンのカット、タッチダウンセンサ用のプローブとして使用することもできます。尚、シャンク（軸部）を曲げることはできません。

ストレートタイプ

型式	長さ	先端角度	先端半径	ケースあたり入数
TC-D3/75-1”	25.4mm	14°	7.5μm	10本
TC-D3/125-1“			12.5μm
TC-D3/250-1“			25μm

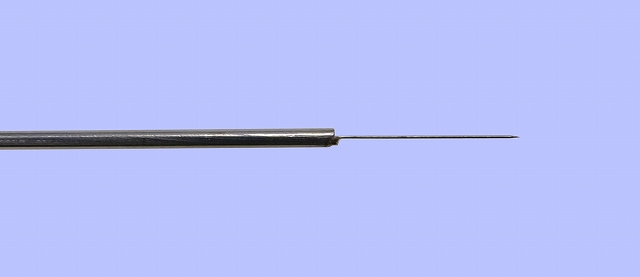

ウィスカープローブ

φ0.5mmのニッケル軸の先端に極細のタングステンワイヤーを接合した、極小先端半径の回路内部コンタクト用プローブです。タングステンワイヤーの弾性が適度なバネ圧力となり、プロービング時の回路損傷を抑えることができます。
φ0.5mmのシャンク（軸部）は自在にカットや曲げることができ、ワイヤー径は、127μm、76μm、25μmから選択できます。

型式	ワイヤー径	先端角度	先端半径	ケースあたり入数
A-D4/035	127μm	14°	0.35μm	10本
X-G3/01	76μm	8°	0.1μm
F-B3/025	25μ	28°	0.25μm

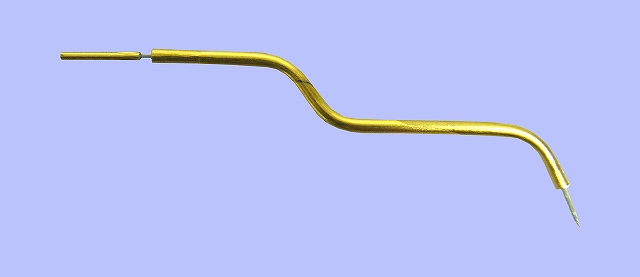

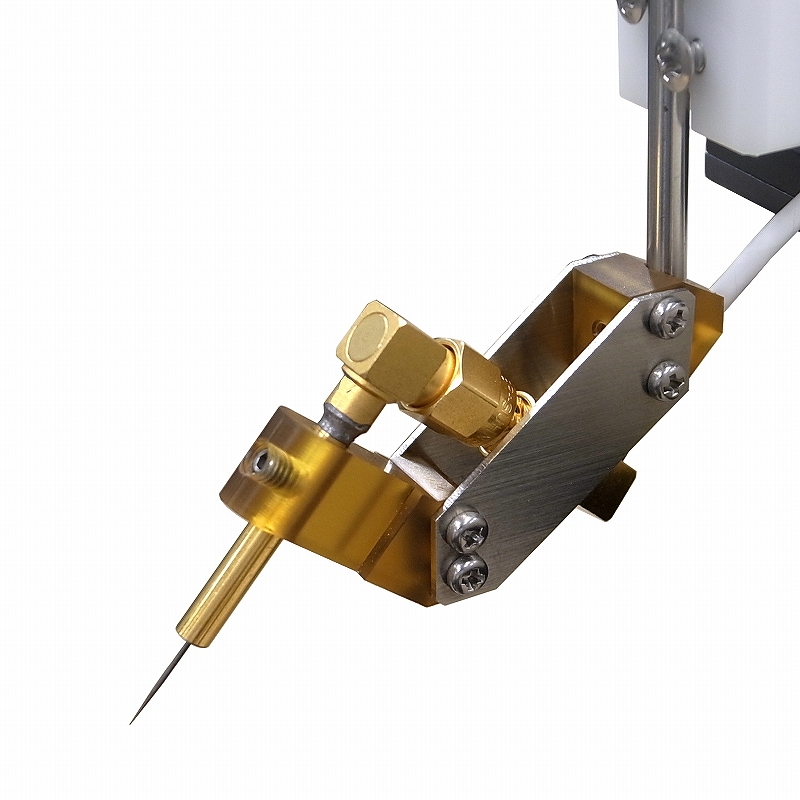

A74CJ 同軸プローブ用 専用同軸プローブチップ

A74CJ専用の交換用セミリジッド同軸プローブです。針先が露出している先端約2.5mmを除き50Ω同軸構造になっており高周波特性に優れています。
針先の材質はタングステン(W)で、各種先端半径を選択することができます。

型式	先端半径	ケースあたり入数
73CT-15	1.5μm	10本
73CT-50	5μm
73CT-100	10μm
73CT-150	15μm
